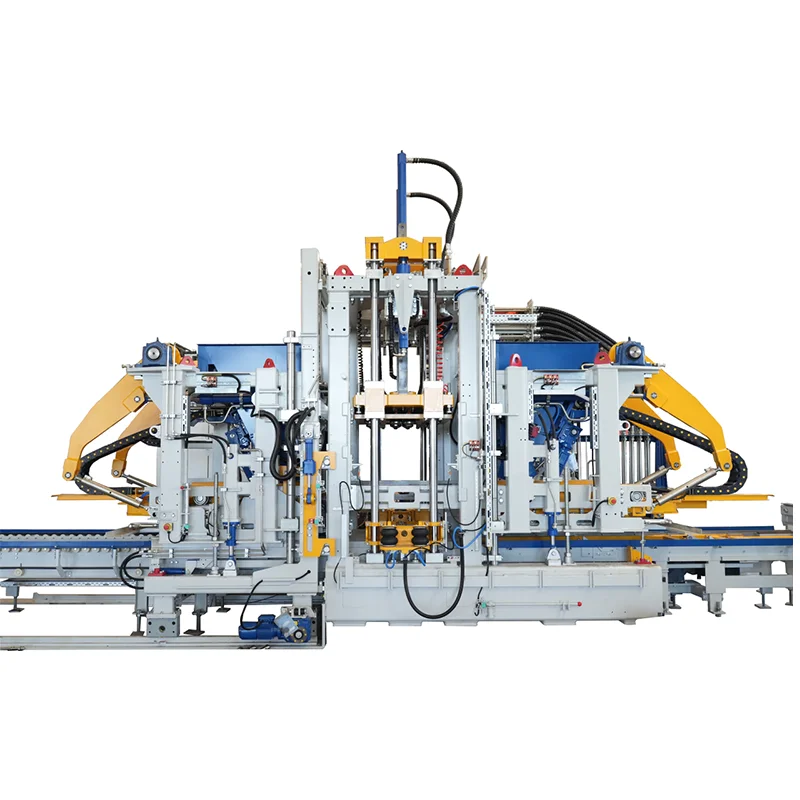

Vollautomatische Ziegelherstellungsmaschine

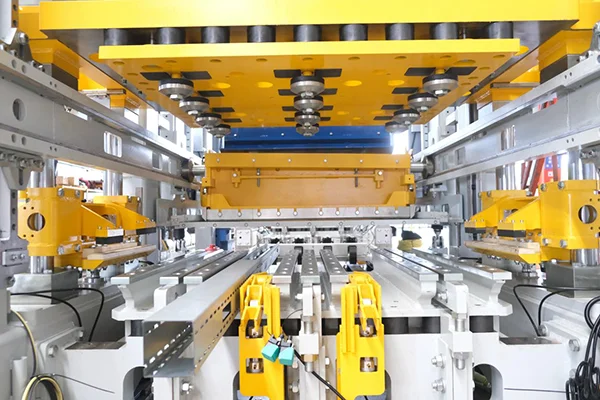

1 Zenith „Ultra-Dynamic“ Vier-Achsen-Servovibration
Das Zenith Ultra-Dynamic-System ist eine moderne, hochwertige Vibrationstechnologie, die in vollautomatischen Ziegelherstellungsmaschinen eingesetzt wird. Es ermöglicht eine präzise Amplitudenregelung mit extrem kurzen Reaktionszeiten und gewährleistet gleichzeitig eine flexible Einstellbarkeit. Das servogetriebene System sorgt für eine hohe Dynamik und verbessert so die Formfüll- und Produktionszykluszeiten. Sowohl Amplitude als auch Frequenz können schnell und präzise gesteuert werden.

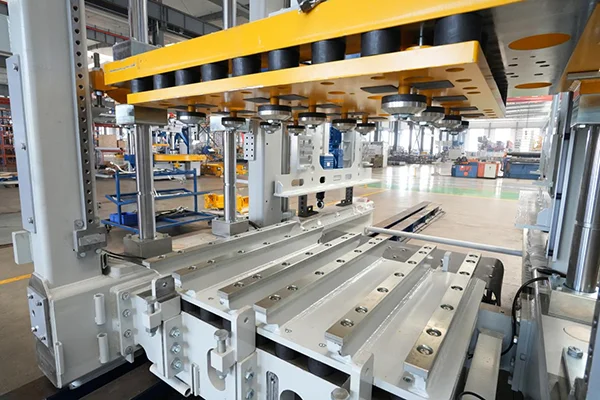

2 Automatisches Schnellformwechselsystem
Das automatische Schnellformwechselsystem von Zenith basiert auf dem koordinierten Betrieb mehrerer Geräte und ermöglicht einen intelligenten, schnellen und präzisen Formwechsel. Sobald die Form neben der Hauptmaschine transportiert wird, wird sie über ein Hebesystem auf der Formwechseleinheit platziert. Das System führt den Formwechselvorgang automatisch ohne manuelle Handhabung, Positionierung oder Verriegelung durch.

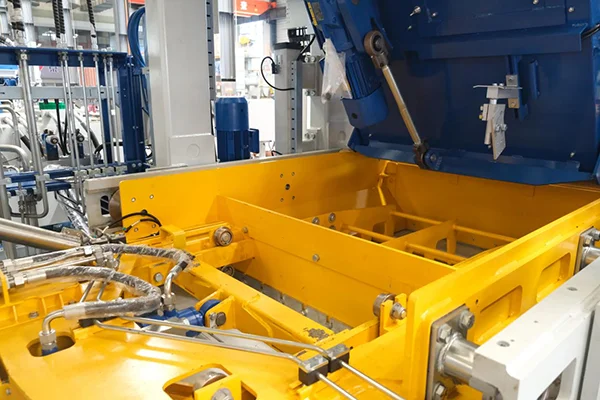

3 Hängendes Fütterungssystem
Das hängende Zufuhrsystem ist modular aufgebaut und integriert Zufuhrkasten, Abstreifer, Tamperbürste und Bogenbrecheinheit. Sowohl der Vorsatz- als auch der Grundmischungs-Futterkasten sind am Futterrahmen montiert, was einen schnellen Austausch und eine optimale Futterleistung ermöglicht.

4 Hydraulischer, hin- und hergehender, bogenbrechender Basisvorschub
Hydraulisch angetrieben; Der Bogenbrechrechen bewegt sich hin und her, um Materialbögen effektiv aufzubrechen.

5 Modularer Hauptrahmen

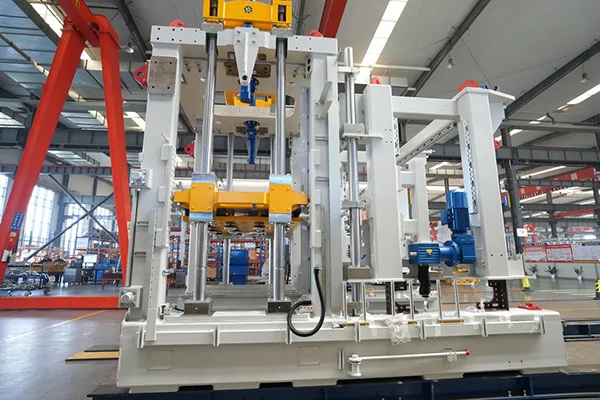

Die Hauptmaschine ZN1200-2 und die Vorsatzmischeinheit verfügen über eine modulare Rahmenstruktur mit Präzisionsmontagetechnologie. Es bricht mit traditionellen Designkonzepten und verwendet in großem Umfang hochwertige Schraubverbindungen für den Rahmen, den Vibrationstisch, die Motorträger und das Vorschubsystem. Diese Konstruktion gewährleistet eine extrem niedrige Wartungsrate, eine einfache Anpassung an verschiedene Produktionsbedingungen und eine deutlich kürzere Austauschzeit für Verschleißteile.

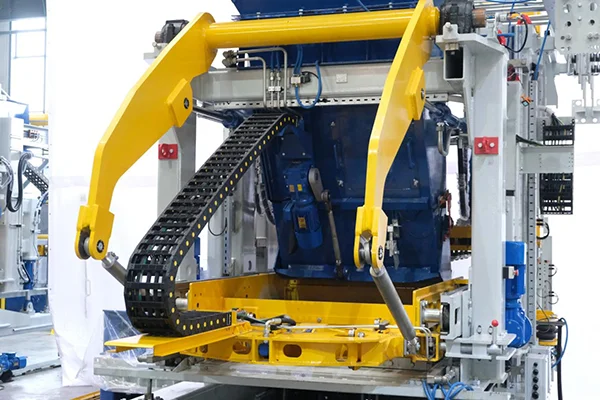

6 Hydraulische automatische Verriegelungsfunktion für die Face-Mix-Einheit
Die Verbindung zwischen der Hauptmaschine und der Vorsatzmischeinheit des ZN1200-2C erfolgt über ein fortschrittliches hydraulisches automatisches Verriegelungssystem. Hydraulikzylinder treiben die Verriegelungskomponenten an, um die Vormischeinheit fest an der Hauptmaschine zu befestigen. Wenn die Vormischeinheit getrennt werden muss, löst das System die Verriegelung und ein Getriebemotor treibt die Vormischeinheit an, um sich entlang ihrer Schienen zu bewegen.

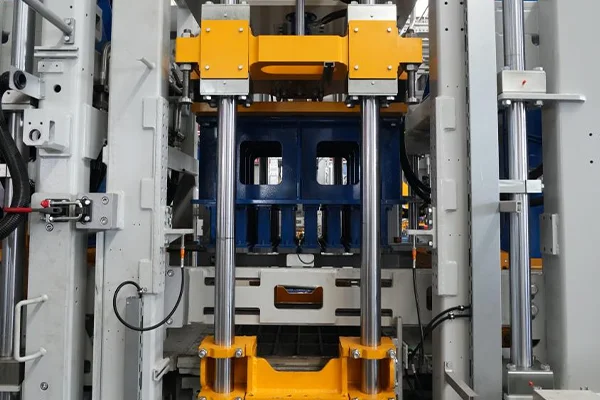

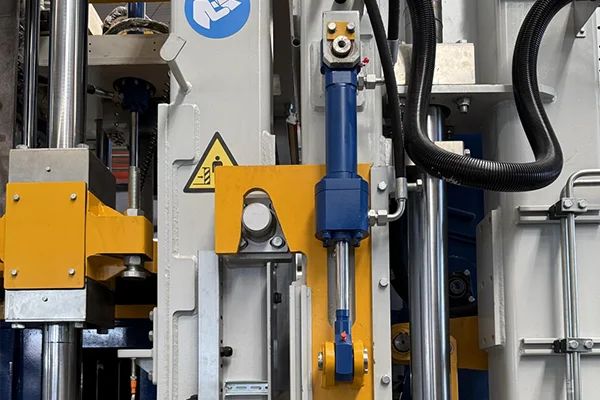

7 Presskopf-Verriegelungsvorrichtung
Dieser mechanische Verriegelungsmechanismus besteht aus hochfesten Verriegelungsblöcken, einem keilförmigen Presskopf und doppelt wirkenden Hydraulikzylindern. Beim Entformen treiben die Zylinder die Verriegelungsblöcke an, um den Pressenkopf radial zu klemmen und so eine mechanische Blockade zu bilden. Die Form wird dann unter konstantem Druck gelöst, wodurch elastische Rückfederungen und Mikrobewegungen effektiv vermieden werden – was scharfe Ziegelkanten, glatte Oberflächen und eine deutlich verbesserte Produktqualifikationsrate gewährleistet.

8 Elektrische Spindelhubeinstellung
Ausgestattet mit einem hochpräzisen Schraubenlift zur automatischen Höhenverstellung – für hohe Genauigkeit, einfache Bedienung und verbesserte Automatisierung.

9 Vollständig integriertes Steuerungssystem
Die Hauptmaschine ZN1200-2 nutzt die SPS der Serie S7-1500 (6ES7 515-2AM01-0AB0) von Siemens – den High-End-Controller von Siemens mit großer Speicherkapazität, schneller Verarbeitungsgeschwindigkeit und umfassender Funktionalität. Das HMI visualisiert alle Signale des Steuerungssystems für eine einfache und intuitive Bedienung.

10 Umfangreiche Erweiterbarkeit
Der ZN1200-2 bietet hervorragende Hardware- und Software-Erweiterbarkeit. Es kann mit verschiedenen optionalen Systemen wie Schaumgeräten, Farbmischsystemen, Palettenentnahmeeinheiten, Kernziehsystemen und Querreinigungsbürsten ausgestattet werden, um den unterschiedlichen Produktionsanforderungen der Kunden gerecht zu werden.

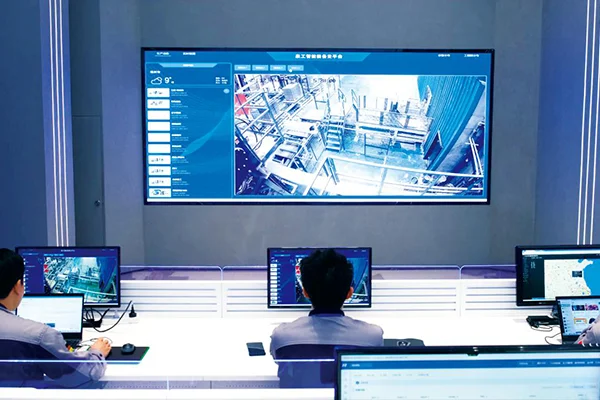

11 Cloud-Service-Plattform für intelligente Geräte von Quangong
Die von Quangong Zenith entwickelte „Intelligent Equipment Cloud Service Platform“ ermöglicht Online-Überwachung, Remote-Upgrades, Fehlervorhersage und -diagnose, Bewertung des Gerätezustands und Betriebsberichte und bietet umfassende Smart-Service-Funktionen.
